حلقه‌ها ، همچنین به عنوان حلقه های نگهدارنده یا حلقه های ضربه محکم و ناگهانی شناخته می شوند ، اجزای ساده و در عین حال ضروری هستند که در مهندسی مکانیک برای نگه داشتن قطعات به طور ایمن در محل مورد استفاده قرار می گیرند. آنها در شیارهای موجود در شفت ها یا داخل حفره ها قرار می گیرند و از حرکت محوری جلوگیری می کنند و موقعیت صحیح اجزای مانند یاتاقان ، واشر و پین را حفظ می کنند. دو نوع اصلی وجود دارد: حلقه های داخلی و حلقه های خارجی. اگرچه ممکن است در نگاه اول به نظر مشابهی باشند ، اما عملکردهای مختلفی را ارائه می دهند و برای برنامه های مختلف طراحی شده اند.
دایره چیست؟
یک دایره یک حلقه نیمه انعطاف پذیر با انتهای باز است که به طور معمول از فولاد بهاری یا فولاد ضد زنگ ساخته شده است. هنگامی که در یک شیار نصب می شود ، در جای خود قرار می گیرد و به عنوان یک توقف مکانیکی عمل می کند. از حلقه ها برای تأمین قطعات روی شفت ها یا محفظه های داخل استفاده می شود و از حرکت جانبی بدون نیاز به اتصال دهنده های اضافی جلوگیری می کند.
محافل در دو نوع اصلی آمده است:
دایره های داخلی: طراحی شده برای قرار دادن در شیار داخل یک مته یا مسکن.
حلقه های خارجی: طراحی شده برای قرار دادن در شیار در قسمت بیرونی یک شافت.
هر دو نوع در حفظ یکپارچگی ساختاری و عملکرد سیستم های مکانیکی بسیار مهم هستند.

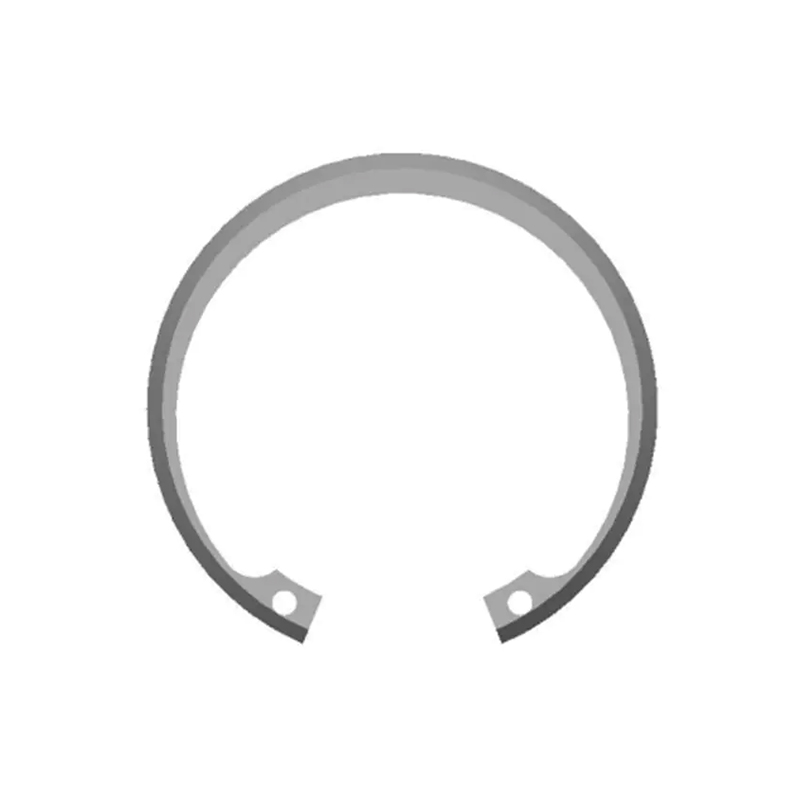

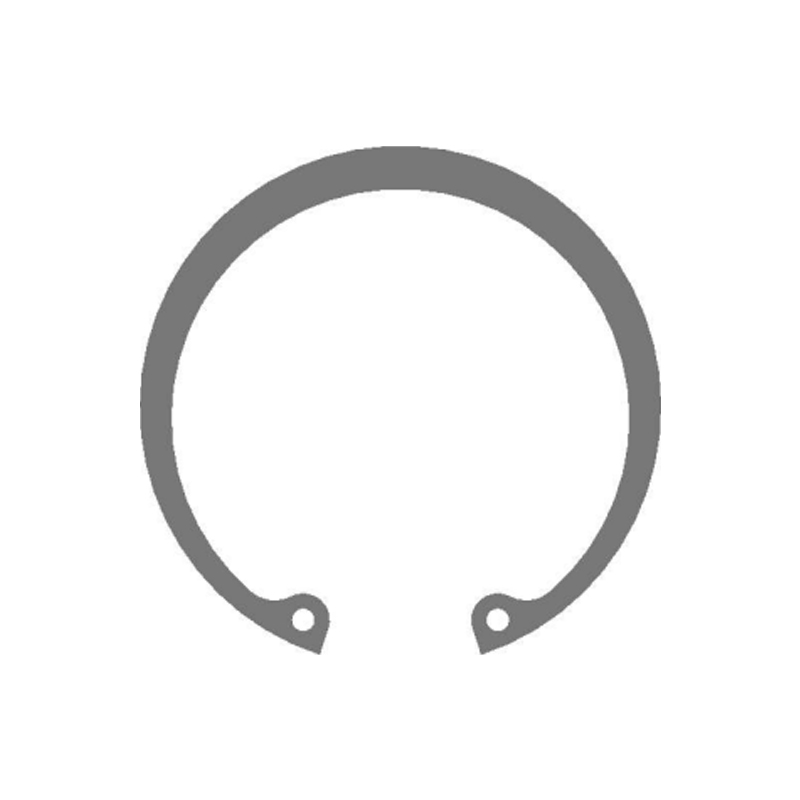

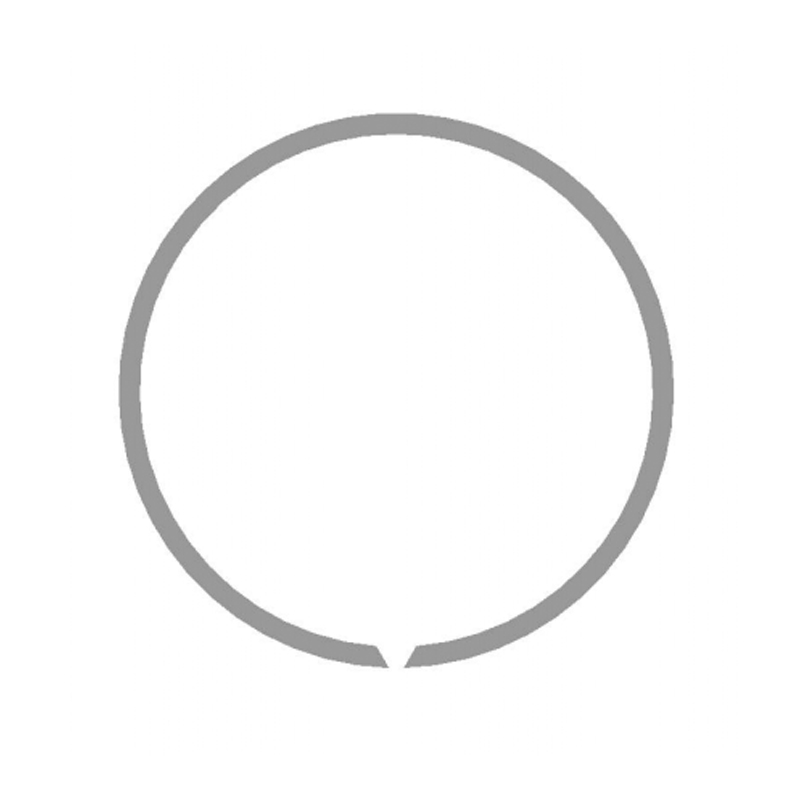

چیست دایره داخلی ؟
یک دایره داخلی در داخل یک حفره یا محفظه استوانه ای نصب شده است. در یک شیار از پیش ماشینکاری شده روی دیواره داخلی قرار می گیرد و برای حفظ مؤلفه هایی مانند یاتاقان یا بوش در داخل محفظه استفاده می شود و از حرکت آنها به بیرون جلوگیری می کند.
ویژگی های حلقه های داخلی:
درون یک سوراخ ، سوراخ یا محفظه نصب شده است.
قابل ارتقاء در هنگام نصب در شیار است.
یک بار در جای خود ، قرارداد می کند و فشار بیرونی اعمال می شود.
معمولاً در برنامه های کاربردی که اجزای آن باید در داخل یک پوشش حفظ شوند ، استفاده می شود.
برنامه های مشترک:
سیلندرهای هیدرولیک و پنوماتیک (برای حفظ مجامع پیستون).
وسایل دنده
مجامع دریچه.
محفظه های موتور الکتریکی.
اجزای خودرو.
در سیلندرهای هیدرولیک ، می توان از حلقه های داخلی برای حفظ مهر و موم های پیستون یا هدایت حلقه های درون مته استفاده کرد و از حرکت خطی پایدار و دقیق اطمینان حاصل کرد.

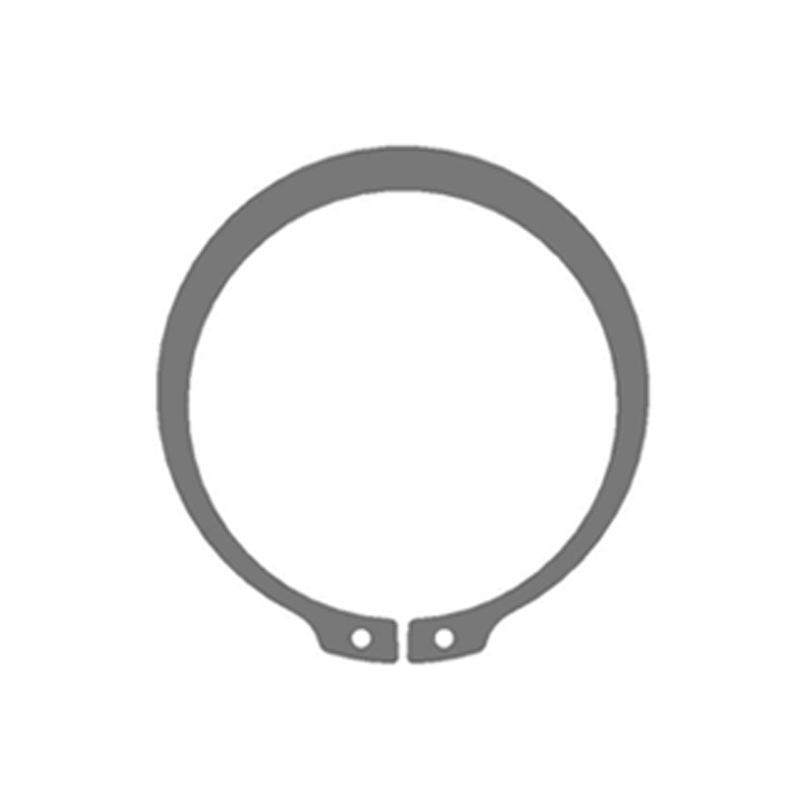

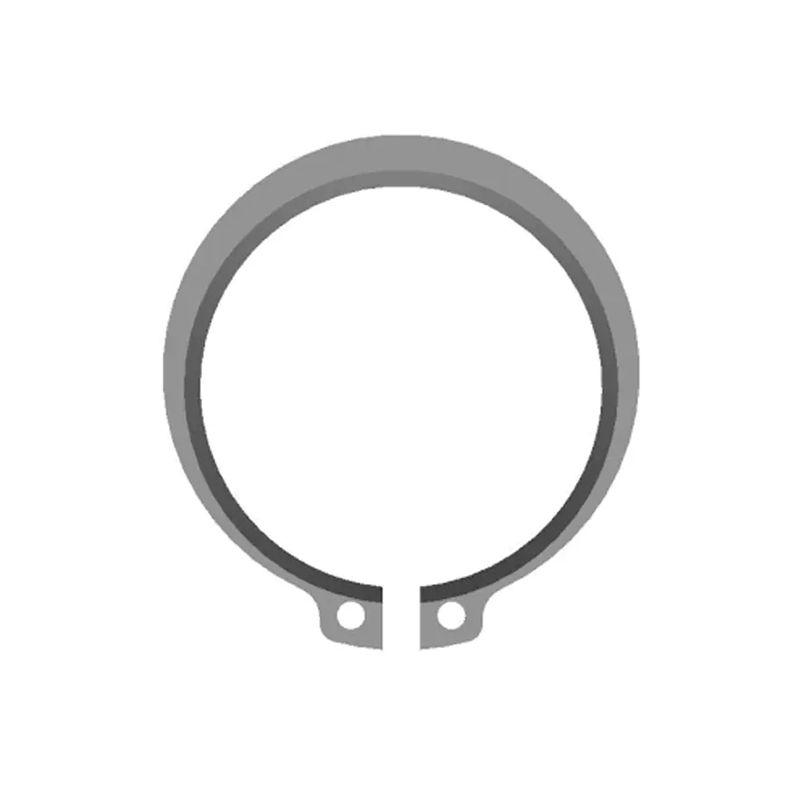

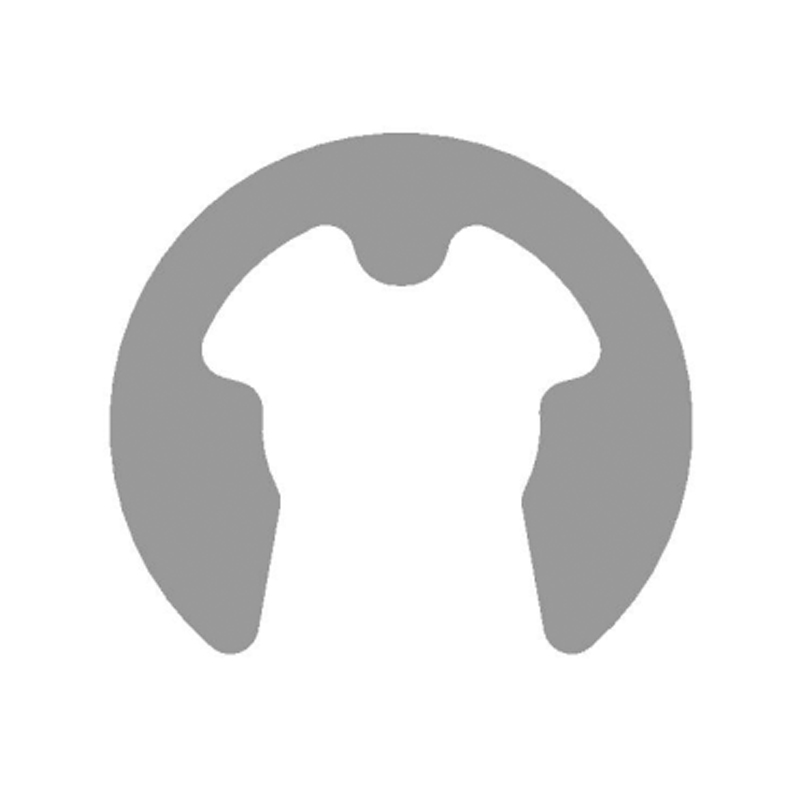

چیست دایره خارجی ؟
یک دایره خارجی بر روی قطر بیرونی یک شافت نصب شده است. در شیار ماشینکاری شده در اطراف شافت قرار می گیرد و به عنوان شانه عمل می کند تا اجزای خود را مانند یاتاقان ، چرخ دنده یا فاصله در موقعیت در امتداد محور شافت نگه دارد.
ویژگی های حلقه های خارجی:
روی شفت ها یا میله ها نصب شده است.
در حین نصب منعقد شده و سپس به شیار گسترش می یابد.
فشار داخلی را در برابر شیار شافت اعمال می کند.
از حرکت محوری اجزای نصب شده بر روی شافت جلوگیری می کند.
برنامه های مشترک:
شفت در گیربکس و انتقال.
میله های سیلندر هیدرولیک (به عنوان مثال ، برای حفظ قطعات میله یا آب بندی).
روتورهای موتور الکتریکی.
ابزارهای برق.
درایوهای هوافضا و اتومبیل.
در مجامع سیلندر هیدرولیک ، از حلقه های خارجی غالباً روی میله پیستون استفاده می شود تا اتصالات انتهایی ، اجزای تحمل یا مهر و موم هایی را که باید در طول عمل خطی در جای خود باقی بمانند ، تأمین شود.
تفاوت های کلیدی بین حلقه های داخلی و خارجی
| نشان | دایره داخلی | دایره خارجی |
| محل نصب | داخل یک محفظه ، سوراخ یا سوراخ | در خارج از یک شافت |
| اقدام در مورد نصب | گسترش می یابد تا متناسب با شیار باشد | قراردادها متناسب با شیار |
| حفظ محوری | از حرکت بیرونی قطعات جلوگیری می کند | از حرکت درونی قطعات جلوگیری می کند |
| ابزار مورد نیاز | انبردست دایره داخلی (گسترش) | انبردست حلقه های خارجی (پیمانکاری) |
| نوع شیار | شیار ساخته شده در داخل یک حفره | شیار ساخته شده بر روی شافت |
| برنامه های مشترک | محفظه ها ، حفره های سیلندر ، وسایل نقلیه | شفت ، میله ، عناصر چرخشی خارجی |
ملاحظات مادی و قدرت
هر دو نوع دایره به طور کلی از مواد با استحکام بالا مانند:
فولاد بهار برای برنامه های عمومی و با مقاومت بالا.
فولاد ضد زنگ برای مقاومت در برابر خوردگی در محیط های فضای باز یا سیال.
برنز فسفر یا آلیاژهای دیگر برای هدایت الکتریکی یا خصوصیات مکانیکی خاص.
در کاربردهای پر سرعت یا پر سرعت-مانند سیستم های هیدرولیک-دایره ها باید با توجه به مقاومت در برابر خستگی ، انبساط حرارتی و سازگاری با روان کننده ها یا مایعات هیدرولیک انتخاب شوند.
محافل در سیلندرهای هیدرولیک
در سیلندرهای هیدرولیک ، هر دو حلقه داخلی و خارجی نقش های مهمی ایفا می کنند. از حلقه های داخلی اغلب برای نگه داشتن پیستون در داخل مته استفاده می شود ، مهر و موم ، فاصله ها و حلقه های راهنما را به درستی تراز می کند. از دایره های خارجی ممکن است برای تأمین اجزای موجود در انتهای میله یا لنگر سیلندر در محفظه آن استفاده شود.
استفاده صحیح از حلقه ها در سیستم های هیدرولیک تضمین می کند:
موقعیت محوری دقیق قطعات متحرک.
جلوگیری از جابجایی مؤلفه تحت فشار بالا.
حداقل سایش به دلیل تراز صحیح.
مونتاژ و جداسازی آسان در طول نگهداری.
نکات نصب و حذف
از انبردست راست استفاده کنید: انبردست های مخصوص دایره با نکات اشاره شده طراحی شده اند که در خط چشم های دایره قرار دارند.
برای حلقه های داخلی: از انبردست که حلقه را گسترش می دهد استفاده کنید.
برای دایره های خارجی: از انبردست استفاده کنید که حلقه را فشرده می کند.
بیش از حد و فشار بیش از حد نکنید: نیروی بیش از حد می تواند به طور دائم حلقه را تغییر شکل داده یا تنش بهاری خود را تضعیف کند.
تناسب شیار را بررسی کنید: اطمینان حاصل کنید که شیار تمیز ، به اندازه کافی و عاری از برس برای جلوگیری از صندلی یا حرکت نادرست است.
اگر علائم خستگی ، خوردگی یا اعوجاج را نشان می دهد ، حلقه ها را در حین تعمیر و نگهداری بازرسی کنید: باید حلقه ها را جایگزین کنید.
در حالی که ممکن است از نظر اندازه کوچک باشند ، دایره ها اجزای حیاتی در مجامع مکانیکی بی شماری هستند. تمایز اصلی بین محافل داخلی و محافل خارجی در محل نصب آنها و چگونگی تأمین مؤلفه های در برابر حرکت محوری نهفته است. هر دو نوع در برنامه های مختلف از دستگاه های مصرف کننده ساده گرفته تا سیستم های هیدرولیک پیچیده ضروری هستند.
هنگام انتخاب بین آنها ، ضروری است که در نظر بگیرید که در آن مورد نیاز به نگهداری مورد نیاز است - در داخل یک سوراخ یا در اطراف یک شافت - و همچنین محیط عملیاتی ، بار و نیازهای نگهداری. در سیستم هایی مانند سیلندرهای هیدرولیک ، انتخاب مناسب و نصب حلقه های داخلی و خارجی به اطمینان از عملکرد طولانی مدت ، ایمنی و یکپارچگی ساختاری کمک می کند. $ $
