حلقه‌ها ، همچنین به عنوان حلقه های نگهدارنده یا حلقه های ضربه محکم و ناگهانی شناخته می شوند ، اجزای اساسی هستند که برای تأمین قطعات روی شافت یا داخل یک محفظه استفاده می شوند. با وجود اندازه کوچک آنها ، آنها نقش مهمی در نگه داشتن مجامع به ویژه در سیستم های مکانیکی با قطعات چرخان یا کشویی دارند. از جمله رایج ترین انواع آنها هستند دایره های داخلی وت دایره های خارجی بشر در حالی که آنها به اهداف مشابه خدمت می کنند - پیشروی حرکت جانبی اجزای مؤلفه ها - طراحی ، عملکرد و نصب آنها به ویژه متفاوت است.
در این مقاله ، ما بررسی خواهیم کرد تفاوت های کلیدی بین حلقه های داخلی و خارجی ، از جمله ساختار ، کاربرد ، روش های نصب و نحوه انتخاب نوع مناسب برای نیازهای خود.
دایره ها چیست؟
حلقه ها حلقه های فلزی نیمه انعطاف پذیر هستند که در شیارهای ماشینکاری شده در یک سوراخ (سوراخ) یا روی شافت قرار می گیرند. آنها به عنوان اتصال دهنده های مکانیکی عمل می کنند و اجزای آن را از کشیدن یا جابجایی در امتداد محور باز نمی دارند. محافل به طور معمول از فولاد بهاری یا فولاد ضد زنگ ساخته می شوند و خاصیت ارتجاعی و استحکام لازم برای مونتاژ و جداسازی مکرر را ارائه می دهند.
محافل در طرح های مختلفی قرار می گیرند ، اما دو نوع اصلی عبارتند از:
دایره های داخلی - در یک شیار داخل یک حفره یا محفظه قرار دهید
دایره های خارجی - در یک شیار در قسمت بیرونی یک شافت قرار بگیرید
1. طراحی و ساختار

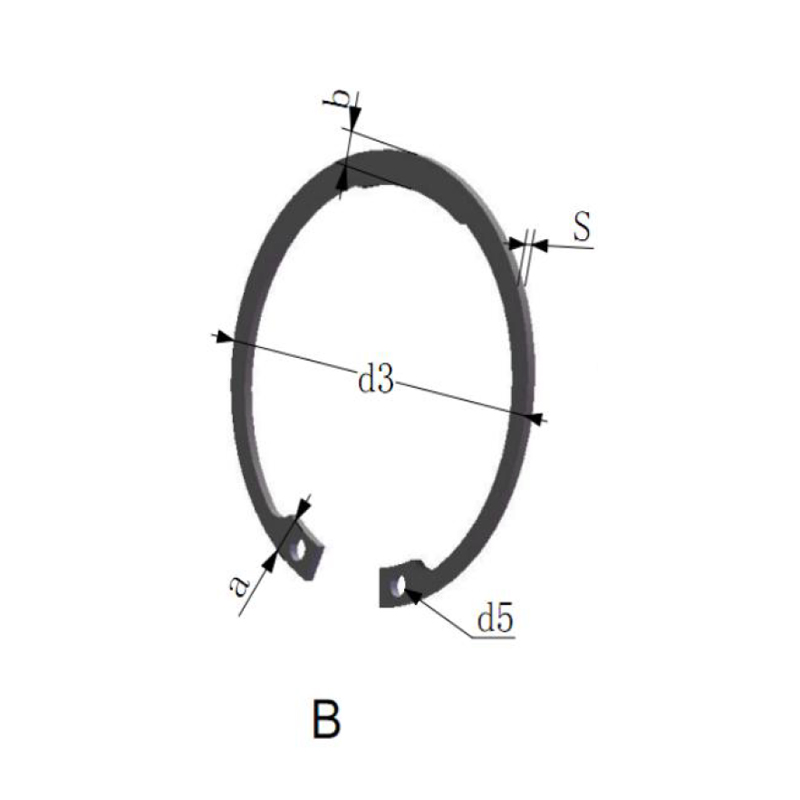

دایره های داخلی
شکل گرفته تا در داخل قطر داخلی از یک حفره یا مسکن استوانه ای
انتها معمولاً مجهز به سوراخ ها یا لبه های کوچک برای انبردست های دایره ای است
در هنگام نصب ، فشرده سازی کنید و فشار بیرونی را برای نگه داشتن خود در جای خود قرار دهید
دایره های خارجی
طراحی شده برای پیچیدن قطر خارجی از یک شافت
ویژگی های باز که در حین نصب گسترش می یابد
به شیار شافت قرارداد ببندید و فشار داخلی را برای ماندن در آن اعمال کنید
ترتیب نصب و حذف
هر دو نوع دایره به انبردست ویژه ای نیاز دارند ، معروف به انبردست دایره یا انبردست حلقه ، با نکاتی که در سوراخ های انتهای دایره قرار دارد.
نصب دایره های داخلی:
استفاده کردن انبردست دایره داخلی با نکات باز کردن بیرونی
نکات را در سوراخ های دایره وارد کنید ، حلقه را فشرده کنید و آن را در شیار داخلی مته قرار دهید
آزاد شود تا دایره به جای خود برسد
نصب دایره های خارجی:
استفاده کردن انبردست حلقه های خارجی با نکات بسته بندی داخلی
نکات را وارد کنید ، دایره را گسترش دهید و آن را روی شافت به داخل شیار بکشید
آزاد کنید تا حلقه را در موقعیت قرار دهید
حذف به سادگی برعکس نصب ، با استفاده از همان نوع انبردست.
3. برنامه ها
تمایز اصلی در برنامه ها بستگی به این دارد که آیا این مؤلفه باید در داخل یک سوراخ یا روی شافت مهار شود.
از حلقه های داخلی استفاده می شود:
از بیرون کشیدن اجزای اجزا جلوگیری کنید محل های استوانه ای یا استوانه ای
یاتاقان ها ، آستین ها یا بوش ها را درون یک سوراخ نگه دارید
رایج در انتقال خودرو ، سیلندرهای هیدرولیک و محفظه های دنده
از حلقه های خارجی استفاده می شود:
از کشویی قطعات دور نگه دارید شافت یا محور چرخان
چرخ دنده ها ، قرقره ها یا یاتاقان های موجود در محل
غالباً در موتورهای برقی ، شفت های درایو و مجامع ابزار ماشین آلات یافت می شود
4. مزایا و ملاحظات
| نشان | دایره های داخلی | دایره های خارجی |
| محل نصب | داخل یک مته یا مسکن | در اطراف یک شافت |
| نیروی نصب | در حین نصب فشرده شده است | در حین نصب گسترش یافته است |
| جهت بار | در برابر فشار به بیرون مقاومت می کند | در برابر فشار به داخل مقاومت می کند |
| استفاده مشترک | حفظ مسکن | حفظ شفت |
PROS داخلی Circlip:
از اجزای موجود در محیط های مهر و موم محافظت می کند
کاهش خطر آلودگی خارجی
شسته و رفته ، پایان کار با قطعات بیرون زده کمتر
جوانب محیق خارجی:
بازرسی و جایگزینی آسان است
گرفتن شعاعی قوی روی شفت های چرخان
نصب در سیستم های باز اغلب آسانتر است
5. مواد و روکش ها
هر دو نوع به طور معمول از:
فولاد بهار کربن - بادوام ، با مقاومت کششی بالا
فولاد ضد زنگ -مقاوم در برابر خوردگی برای محیط های دریایی یا مواد غذایی
روکش های اکسید فسفات یا سیاه - اصطکاک را کاهش داده و در برابر خوردگی مقاومت کنید
گزینه های روکش شده روی - برای مقاومت بیشتر در برابر زنگ زدگی و کنتراست بصری
برخی از برنامه ها ممکن است برای مقاومت در برابر بار بالاتر یا آلیاژهای غیر مغناطیسی در محیط های حساس به دایره های تحت گرما نیاز داشته باشند.
6. استانداردها و اندازه ها
محافل مطابق با استانداردهای بین المللی از ابعاد استاندارد شده پیروی می کنند:
دین 472 - دایره های داخلی برای حفره ها
دین 471 - دایره های خارجی برای شفت ها
ANSI/ASME B18.27 - استاندارد حلقه ضربه محکم و ناگهانی آمریکای شمالی
همیشه اندازه صحیح را بر اساس قطر شیار و ضخامت حلقه انتخاب کنید. اندازه نادرست می تواند منجر به خرابی دایره شود ، که ممکن است باعث آسیب به ماشین آلات یا خطرات ایمنی شود.
7. انتخاب بین محافل داخلی و خارجی
هنگام انتخاب حلقه ، از موارد زیر سؤال کنید:
مؤلفه واقع شده است داخل یک محفظه یا روی شافت ؟
چیست جهت بار محوری مورد انتظار ؟
چقدر فضای مجمع موجود است؟
چیست شرایط زیست محیطی (رطوبت ، دما ، مواد شیمیایی)؟
است ، نگهداری منظم یا جداسازی مورد نیاز؟
برای پروژه های مربوط به اتصالات داخلی و خارجی ، استفاده از آن معمول است هر دو نوع دایره با هم ، هر یک از آنها یک عملکرد حفظ خاص را ارائه می دهند.
پایان
اگرچه از نظر مفهوم مشابه است ، دایره های داخلی و خارجی اهداف متمایز را سرو کنید و متناسب با قسمت های مختلف مجامع مکانیکی است. درک تفاوت بین آنها - نحوه نصب آنها ، جایی که متناسب هستند و نحوه عملکرد آنها - برای اطمینان از طراحی ماشین آلات ایمن ، ایمن و مؤثر بسیار مهم است.
این که آیا شما روی تجهیزات صنعتی ، سیستم های خودرو یا ابزارهای دقیق کار می کنید ، انتخاب نوع و اندازه صحیح دایره برای حفظ عملکرد و به حداقل رساندن سایش در طول زمان مهم است. در صورت شک ، به استانداردهای صنعت مراجعه کنید یا با یک سازنده مشورت کنید تا مناسب برنامه خود را پیدا کنید.
با تسلط بر این مؤلفه های کوچک اما توانا ، مهندسان و تکنسین ها می توانند اطمینان حاصل کنند که قطعات چرخشی ایمن هستند ، اجزای متحرک هم تراز شده و سیستم های مکانیکی با خیال راحت و هموار کار می کنند. $ $
